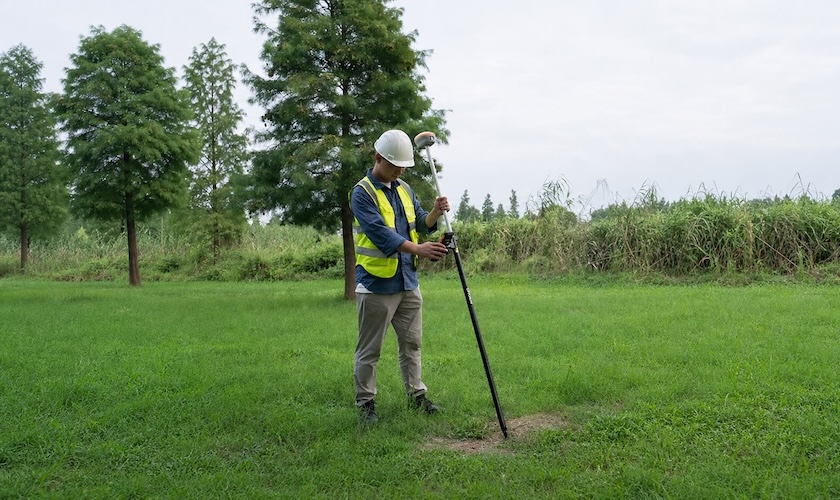

Ghid practic: cum să calibrezi și să configurezi corect un receptor GNSS pentru lucrări de teren

Un receptor GNSS performant poate oferi măsurători extrem de precise, însă performanța reală din teren nu depinde doar de hardware. În practică, multe dintre problemele care apar în proiecte nu sunt cauzate de defecte ale echipamentului, ci de setări greșite, profiluri încărcate incorect sau verificări omise înainte de începerea lucrului. Diferențele de câțiva centimetri pot părea nesemnificative în momentul măsurării, dar devin rapid problematice atunci când datele trebuie integrate în proiecte de execuție, trasare sau monitorizare.

Tocmai de aceea, configurarea unui receptor GNSS nu ar trebui privită ca un pas de rutină făcut în grabă. Alegerea corectă a sistemului de coordonate, configurarea conexiunii RTK, calibrarea jalonului și verificarea punctelor de control influențează direct calitatea rezultatelor. O procedură clară înainte de plecarea pe teren reduce semnificativ riscul de erori și crește predictibilitatea întregului flux de lucru.

Un operator experimentat nu se bazează doar pe faptul că echipamentul pornește și afișează coordonate. El verifică dacă întregul sistem, de la receptor și controller până la profilurile de proiect și accesoriile mecanice, funcționează coerent și este pregătit pentru cerințele specifice ale lucrării.

Cuprins

1. Importanța unei configurări corecte înainte de plecarea pe teren
2. Alegerea sistemului de coordonate și a proiecției potrivite
3. Verificarea inițială a echipamentului și a accesoriilor
4. Calibrarea jalonului, înălțimilor și orientării instrumentului
5. Greșeli frecvente în configurare și cum le eviți
6. Proceduri de verificare și puncte de control înainte de măsurare

Importanța unei configurări corecte înainte de plecarea pe teren

Multe erori apar înainte ca receptorul să ajungă efectiv pe teren. Dacă pleci cu setări greșite, chiar și cele mai bune observații GNSS pot produce rezultate inutilizabile. Cu receptoare GNSS portabile de teren de pe SkyGrid.ro, totul devine mai simplu și mai intuitiv.

Începe prin definirea clară a lucrării

Primul pas este să înțelegi exact ce urmează să măsori. Configurația pentru o ridicare topografică detaliată nu va fi identică cu cea pentru o trasare sau o verificare de poziție.

Merită să clarifici din start:

• tipul lucrării;
• precizia cerută;
• formatul final al livrabilelor.

Această claritate influențează toate setările ulterioare.

Decide modul de lucru

Nu toate lucrările necesită aceeași metodă de observație. În funcție de cerințe, poți lucra cu RTK în timp real, postprocesare sau o combinație.

Pentru lucrări rapide de teren, RTK este adesea alegerea principală. Pentru proiecte sensibile, postprocesarea poate oferi un plus de control.

Alegerea sistemului de coordonate și a proiecției potrivite

Acesta este unul dintre cele mai importante puncte din întregul proces. O proiecție greșită poate genera deplasări de zeci sau chiar sute de metri.

Nu confunda sistemele de referință

Receptorul GNSS lucrează, în mod natural, în sisteme globale precum WGS 84, însă proiectul poate cere coordonate în alt sistem.

Cele mai frecvente situații implică:

• coordonate geografice;
• coordonate plane;
• sisteme locale de șantier.

Dacă imporți puncte într-un sistem și măsori în altul, datele nu se vor suprapune corect.

Verifică și modelul de geoid

Când lucrezi și cu cote, geoidul devine la fel de important ca proiecția planimetrică.

O alegere greșită a modelului de înălțime poate produce cote incorecte, chiar dacă poziția orizontală pare perfectă. Din acest motiv, merită să testezi configurația pe puncte cunoscute înainte de teren.

Verificarea inițială a echipamentului și a accesoriilor

Un receptor bine configurat nu ajută dacă accesoriile mecanice sau sursele de alimentare au probleme.

Verifică unitatea GNSS și controllerul

Înainte de plecare, asigură-te că receptorul și controllerul comunică fără erori. O conexiune instabilă poate genera întreruperi exact când ai nevoie de continuitate.

Verifică:

• conectarea dintre dispozitive;
• nivelul bateriei;
• spațiul de stocare.

Pare banal, dar multe întârzieri încep de aici.

Nu ignora accesoriile mici

Cablurile, adaptoarele și suporturile sunt adesea subestimate.

Asigură-te că ai la tine:

• cabluri de alimentare;
• adaptoare de conectivitate;
• baterii de rezervă.

O piesă lipsă poate bloca întreaga zi de lucru.

Calibrarea Jalonului, înălțimilor și orientării instrumentului

Erorile mecanice sunt printre cele mai greu de observat în timp real. Jalonul și înălțimea antenei trebuie tratate cu maximă atenție.

Verificarea Jalonului GNSS

Jalonului trebuie să fie stabil, fără joc mecanic și cu gradații corecte.

Controlează:

• blocarea segmentelor;
• starea bulei;
• integritatea vârfului.

Chiar și micile defecte pot introduce erori sistematice.

Înălțimea antenei trebuie introdusă corect

Una dintre cele mai frecvente greșeli este introducerea greșită a înălțimii antenei în controller.

De fiecare dată când modifici extensia Jalonului:

• Măsoară din nou;
• reintrodu valoarea;
• verifică iar.

Acest pas durează secunde, dar poate preveni erori majore de cotă.

Controlează verticalitatea

Dacă jalonul nu este perfect vertical, coordonatele pot fi afectate.

Acest aspect devine critic pe teren denivelat sau în pante mari, unde înclinările mici sunt mai greu de observat.

Greșeli frecvente în configurare și cum le eviți

Cele mai multe probleme din teren nu apar din cauza sateliților, ci din erori de configurare aparent minore.

Firmware și profiluri vechi

Mulți operatori folosesc luni la rând aceeași configurație fără să verifice actualizările software.

Problemele pot veni din:

• firmware depășit;
• profile corupte;
• transformări incomplete.

Actualizările regulate reduc aceste riscuri.

Configurare greșită a corecțiilor RTK

Conexiunea RTK poate părea activă, dar să livreze corecții nepotrivite pentru proiect.

Greșelile frecvente includ:

• mountpoint greșit;
• credențiale expirate;
• configurație incorectă a bazei.

Din acest motiv, merită să testezi conexiunea înainte de deplasare, nu direct pe șantier.

Proceduri de verificare și puncte de control înainte de măsurare

Ultimul filtru de siguranță este verificarea în puncte cunoscute.

Lucrează întotdeauna cu puncte de control

Punctele de control sunt repere ale căror coordonate sunt deja validate. Ele îți spun imediat dacă sistemul funcționează corect.

Poți folosi:

• borne topografice;
• repere cadastrale;
• puncte proprii stabilizate.

Aceste puncte devin referințele tale de încredere.

Compară valorile înainte de măsurare

Înainte de a începe măsurarea efectivă, ocupă un punct de control și compară coordonatele măsurate cu valorile teoretice.

Dacă abaterile sunt mici și se încadrează în toleranțe, poți continua cu încredere. Dacă observi deviații constante, oprește procesul și verifică:

• sistemul de coordonate;
• transformările;
• corecțiile RTK;
• înălțimea antenei.

Această verificare de câteva minute poate salva ore întregi de muncă pierdută.

Calibrarea și configurarea corectă a unui receptor GNSS nu înseamnă doar respectarea unei proceduri tehnice, ci construirea unui flux de lucru predictibil și controlat. Când tratezi cu seriozitate alegerea proiecției, verificarea echipamentului, calibrarea mecanică și controlul pe puncte cunoscute, reduci drastic riscul de erori și poți avea încredere reală în datele colectate. În proiectele de teren, această disciplină face adesea diferența dintre o zi eficientă și una petrecută refăcând măsurători.
